Dettagli del prodotto
Luogo di origine: Cina
Marca: JUNPU
Certificazione: ROHS, CE, CCC
Numero di modello: JP-P23W
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: Negoziabile
Imballaggi particolari: Forte contenitore standard di cartone
Tempi di consegna: 1 ~ 10 giorni lavorativi
Termini di pagamento: T/T, Western Union, carta di credito via Alibaba
Capacità di alimentazione: 10000pici al mese
Nome prodotto: |
Nodo in fibra ottica XGS PON WDM FTTH |
Applicazione: |
10G, PON XGS |
Ricezione del potere: |
-1 ~ -20dbm (digitale) |
Porte di uscita: |
1 o 2 uscite |
Livello di uscita: |
82dbuv |
Con Wdm: |
SÌ |
Lunghezza d'onda di lavoro: |
1550/1490/1310 nm/1277 nm |
Alimentazione elettrica: |
Dc5v |
OEM: |
SÌ |
Larghezza di banda: |
45-862MHz/1000MHz |
Nome prodotto: |
Nodo in fibra ottica XGS PON WDM FTTH |
Applicazione: |
10G, PON XGS |
Ricezione del potere: |
-1 ~ -20dbm (digitale) |
Porte di uscita: |
1 o 2 uscite |
Livello di uscita: |
82dbuv |
Con Wdm: |
SÌ |
Lunghezza d'onda di lavoro: |
1550/1490/1310 nm/1277 nm |
Alimentazione elettrica: |
Dc5v |
OEM: |
SÌ |
Larghezza di banda: |
45-862MHz/1000MHz |

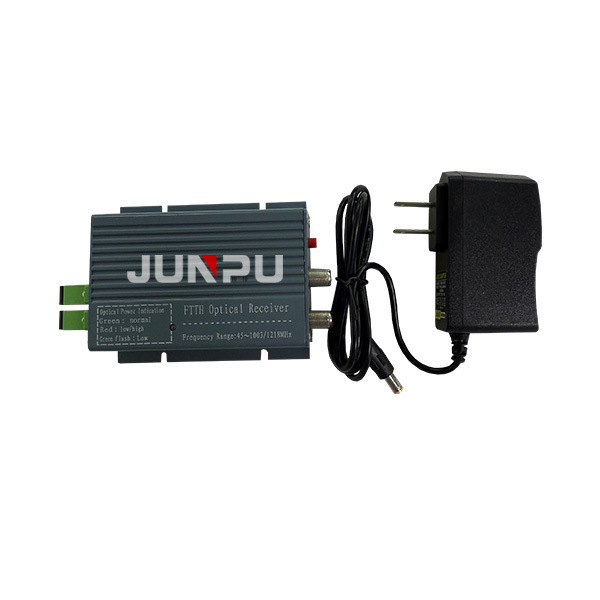

Nodo ottico in fibra ottica XGS PON WDM FTTH con alimentatore
Descrizione:
Cassa in alluminio con buona dissipazione del calore.
*Adotta il modulo GaAs come modulo di amplificazione RF, la portata di ricezione ottica per il segnale digitale può raggiungere.
*Gamma di controllo AGC -3~-12dbm, il livello di uscita rimane invariato.
*Design a basso consumo e consumo totale inferiore a 3w, alimentatore switching ad alta affidabilità.
*Fornitura con circuito di ispezione ottica.
*Connettore ottico SC/APC o FC/APC.
*Realizza il modo di alimentazione della porta di ingresso 8V.
Specifiche tecniche:
|
Articolo |
Descrizione | Valore | Unità | Condizioni / Note |
| Specifiche ottiche (Percorso in avanti) | ||||
| 1 | Lunghezza d'onda | 1550/1490/1310 | nm | Porta COM |
| 1490/1310 | nm | Per ONT | ||
|
2
3 |
Intervallo di potenza ottica in ingresso | -18～+2 | dBm | |
| Gamma AGC | -2～-12 | dBm | ||
| 4 | Perdita di ritorno in ingresso ottico | ≥45 | dB | |
| Specifiche RF (Percorso in avanti) | ||||
| 4 | Larghezza di banda | 47～1003 | MHz | |
| 5 | Linearità | ±1.0 | dB | 47～1003MHz, A 25 ℃ |
| 6 | Pendenza | 0~2.0 | dB | 47～1003MHz, A 25 ℃ |
| 7 | Stabilità della temperatura | ±1.5 | dB | Nell'intervallo di temperatura operativa (-25 ~ +65 ℃) |
| 8 | Livello di uscita | 75±2 | dBuV | Potenza ottica in ingresso -15dBm, il canale analogico, per canale modulazione 4.0%, nel test a 860MHz, a 25℃ |
| 9 | Impedenza | 75 | Ohm | |
| 10 | Perdita di ritorno (47～1000MHz) | ≥12 | dB | A 25 ℃ |
| 11 | MER | ≥30 | dB | Potenza ottica in ingresso -15~-5dBm |
| ≥24 | dB | Potenza ottica in ingresso -20~-16 | ||
| 12 | Potenza | < 1.0 | W | |
| Parametri ambientali | ||||
| 13 | Temperatura di esercizio | -25～65 | ℃ | |
| 14 | Temperatura di stoccaggio | -40～70 | ℃ | |
| 15 | Umidità di stoccaggio | ≤95 | ％ | Non condensa |
| Interfaccia utente | ||||
| 16 | Tipo di connettore ottico |
SC/APC in, SC/PC out |
SC Opzionale, Vedi figura 4 e 5 |
|
| 17 | Alimentazione | DC5V/0.5A | Adattatore esterno, vedi figura 3 | |
| 18 | Uscita RF | Connettore RG6 |
Opzionale, Vedi figura 1 e 2 |
|
| 1 o 2 porte | ||||
| 19 | Indicatore ottico |
Colore rosso o Verde |
Potenza ottica <-16dBm ,rosso Potenza ottica >--16dBm ,verde Vedi figura 6 |
|
| 20 | Alloggiamento | 90×85×25 | mm | |
| 21 | Peso | 0.15 | kg | |
